CSS3矩阵matrix进行2D变换的数学原理

Astar

2020-12-23

css3的2D转换中matrix接受6个参数，却可以实现平移、旋转、放缩、斜切四种效果。它是如何做到的呢？

此处的你有两个选择
0 - 对自己有较高要求！老老实实静下心来将本文看完，
1 - 直接看总结——点我直达，只学习如何使用matrix

预备知识：矩阵相乘、三角函数，fighting！

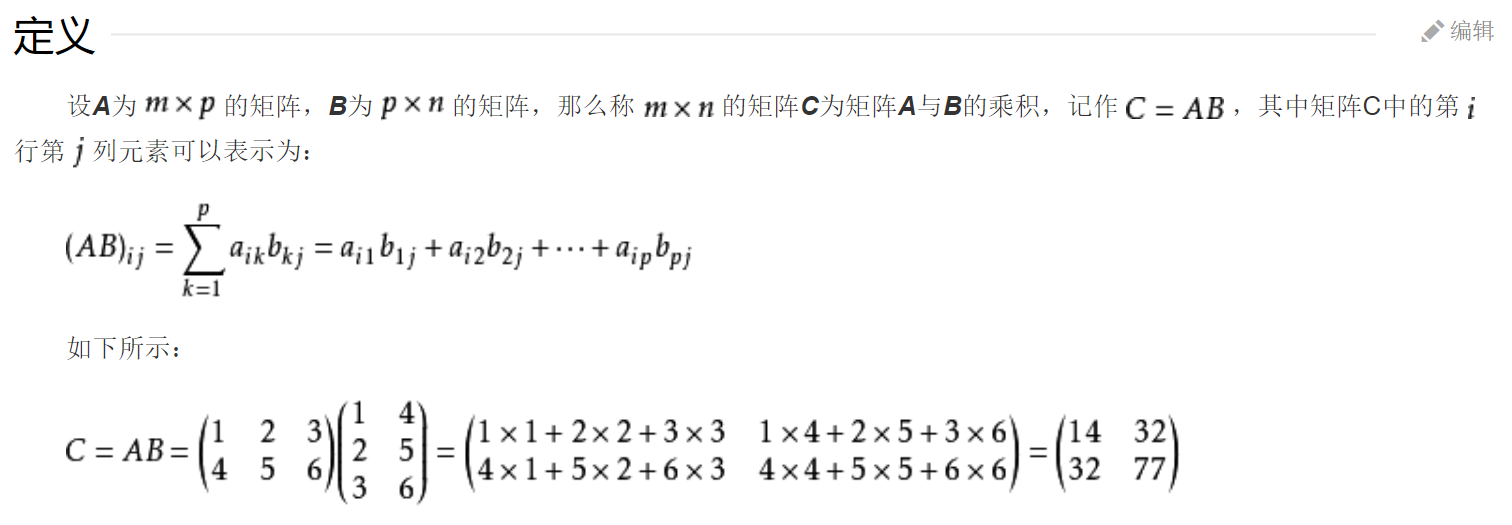

此处附上矩阵相乘的百度百科定义
在这里插入图片描述
我们先将matrix接受的六个参数记为a,b,c,d,e,f，则该变换矩阵记为

二维平面上一个点记为（x,y），为了与向量区分开，我们使用数字1代表点，0代表向量，则二维平面上一个点应记为（x,y,1），为了使该点经过变换后依旧为（x,y,1）的形式，矩阵可以改为
在这里插入图片描述

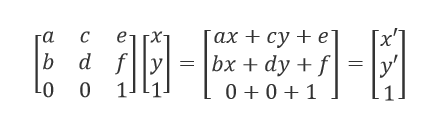

进行相乘变换（自行百度矩阵相乘的公式）

我们得到了一个新的点（ax+cy+e,bx+dy+f,1）
怎么将这个冷冰冰的点和我们的平移旋转缩放斜切联系到一起呢？

平移

我们知道，对一个点（x,y,1）向x轴正向平移10,向y轴正向平移20，得到的点为（x+10,y+20,1），而经过矩阵变换的点为（ax+cy+e,bx+dy+f,1），对比得到a=1,c=0,e=10,b=0,d=1,f=20
所以变换矩阵为
在这里插入图片描述

1	transform: matrix(1,0,0,1,10,20); // a=1,c=0,e=10,b=0,d=1,f=20

显然，与平移变换直接相关的参数为e、f参数！！
当我们只进行平移变换时，只需要这样

1	transform: matrix(1,0,0,1,e,f); // 相当于 transform: translate(e,f);

放缩

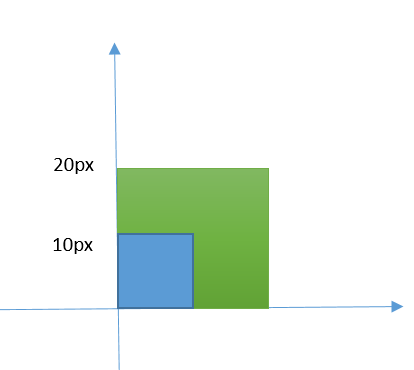

假设我们对一个边长为10px的正方形放大2倍，如图所示
在这里插入图片描述
对左上角的那个点来说，它由（0，10，1）变为（0，20，1）
对任意一个点（x,y,1）来说，放大后得到的点为（2x,2y,1），而经过矩阵变换的点为（ax+cy+e,bx+dy+f,1），对比得到a=2,c=0,e=0,b=0,d=2,f=0
所以变换矩阵为

1	transform: matrix(2,0,0,2,0,0); // a=2,c=0,e=0,b=0,d=2,f=0

显然，与缩放变换直接相关的参数为a、d参数！！
当我们只进行平移变换时，只需要这样

1	transform: matrix(a,0,0,d,0,0); // 相当于 transform: scale(a,d)

聪明的你现在肯定猜到了，如果既进行平移，又进行缩放，则transform: matrix(a,0,0,d,e,f);即可，a、d表示缩放，e、f表示平移

旋转

剩下两个参数b、c，可是还有旋转和斜切没有实现呢！（冒汗
旋转的话，涉及到旋转角度的问题啦。记为θ。

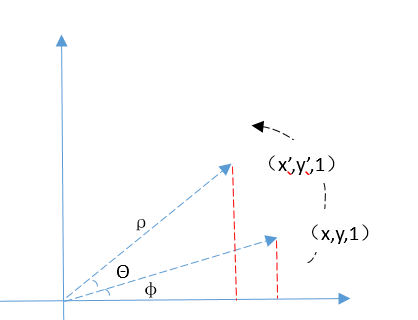

复习一波三角函数，以下使用极坐标表示
在这里插入图片描述
来一波推理

对任意一个点（x,y,1）来说，旋转θ°后得到的点为（xcosθ-ysinθ，xsinθ+ycosθ,1），而经过矩阵变换的点为（ax+cy+e,bx+dy+f,1），对比得到a=cosθ，b=sinθ，c=-sinθ，d=cosθ，e=0，f=0
所以变换矩阵为

这里用到了a、b、c、d四个参数，前面我们知道缩放用了a、d两个参数，如果我们既要旋转又要缩放怎么办呢？？

已经证明：任何二维组合变换均可分解为多个基本变换的乘积

故我们只需要分别求出变换矩阵，再相乘即可。

1	q=DCBAp => q=(DCBA)p=Mp

解释：p表示当前的点，ABCD表示四种变换，上述式子的变换顺序为A->B->C->D

斜切

先沿x轴扭曲
在这里插入图片描述
有以下式子

与(ax+cy+e,bx+dy+f,1)对比得出a=1，c=tanθ，e=0，b=0，d=1，f=0
所以变换矩阵为

再看沿y轴扭曲

变换矩阵为

当l种变换同时进行时，有

【思考】我们之前说过，任何二维组合变换均可分解为多个基本变换的乘积，为什么这里不是将两个扭曲矩阵相乘呢？（先沿x轴扭曲，再沿y轴扭曲？
emmm，是这样的，我们这里的计算都是相对最初始的图形，如果用两个矩阵相乘，则是使初始图形沿x轴扭曲θx度后得到的新图形再对y轴扭曲θy度！！如果要达到我们想要的效果，就只能重新计算沿y轴的扭曲角度！！

【总结】
至此我们已经把2D变换的数学原理挖出来了，写一个用法总结，便于自己查找也便于大家查看

平移，只需要控制最后两个参数e、f，a、d参数为1

1
2
3

transform: matrix(1,0,0,1,e,f);
// 等同于
transform: translate(e,f);

放缩，只需要控制a、d参数，其它为0

1
2
3

transform: matrix(a,0,0,d,0,0);
// 等同于
transform: scale(a,d);

旋转，只需要控制a、b、c、d参数

1
2
3

transform: matrix(cosθ, sinθ, -sinθ, cosθ)；
// 等同于
rtransform: rotate(θdeg)

斜切

1
2
3

transform: matrix(1, tanθy, tanθx, 1, 0, 0);
// 等同于
transform: skew(θx, θy);

复合变换
如以下这种类型，先旋转再缩放再扭曲，如何用矩阵得到呢？
1
transform: rotate(360deg) scale(2,2) skew(10deg,5deg);
已经证明：任何二维组合变换均可分解为多个基本变换的乘积
故我们先求出旋转矩阵A，缩放矩阵B和斜切矩阵C
最后得到变换矩阵M = CBA = C(B(A))

【什么时候我们用矩阵？】
思考下，既然已经有rotate、scale等函数，直接调用不就行了吗？？为什么人类要跟自己过不去，手算矩阵？？？
大部分情况下，当然是使用那些基本的rotate、scale函数就好了，下面这种类型的情况呢？

需求说：请把这些点沿着y轴取对称。你：简单
x’ = ax+cy+e = -x，y’ = bx+dy+f = y嘛，一番心算后你得到
1
transform: matrix(-1,0,0,1,0,0);

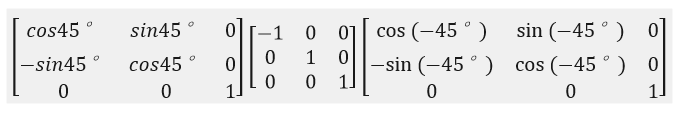

需求说：算了，还是对y=x取对称吧。你：简单，先整体旋转逆时针旋转45°，再对y轴取对称，再整体顺时针旋转45°（45°）就好了嘛~

(上图右侧表示逆时针旋转)
1
transform: matrix(0,1,1,0,0,0);
用我们的高中数学来验证一波，点(a,b)关于y=x轴取对称，得到的点应该为（b,a）

验证正确！
需求犹豫了0.5s，哎呀还是对y=kx取对称吧…
需求摇摇头说，对y=kx+b取对称吧….
